为指导非开挖水平定向钻施工工艺在市政管线穿越道路或河道中的应用，本文总结了水平定向钻技术特点，分析导向轨迹设计主控参数的数理关系，探讨不同管材的应用特点。
水平定向钻工艺
水平定向钻（又称为拖拉管施工）的实施可分3步：
1）导向孔钻进，利用钻机、导向钻头及导向仪等机具，按穿越轨迹和操作规程实施导向孔，过程中利用探测器根据地下情况随时调整钻头；
2）扩孔护壁，钻孔到达出土端时卸下导向钻头，换上较大直径的扩孔钻头，多次扩孔至所需孔径；
3）管道回拖，将管道自出土端反向回拖，完成穿越施工。
注浆贯穿整个过程，泥浆从钻头前端喷出，主要作用是固孔护管、减少钻具与土层摩擦、对钻具降温及清除钻进过程中产生土屑等。
水平定向钻技术有两种常规导向方式，即地面造斜导向和坑内导向（又称为二程式拖拉法）。见下表：
水平定向钻技术参数选择
导向轨迹是工艺设计的核心，关系到施工成功与否。地面造斜导向的轨迹计算依据为CECS382：2014《水平定向钻法管道穿越工程技术规程》。见下图
导向轨迹

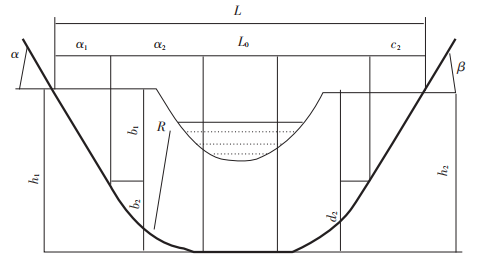

图1中，α和β分别为入/出土角定向钻顶管施工，（°）；R为曲率半径，m；h1和h2分别为入/出土端地面与底部直线段的高度，m；L0为底部直线段长度，m。
h1、hz和L0为自变量，其他参数为因变量。L0、h1和h2由障碍物客观实际首先被确定，导向轨迹设计的主控参数为R、α和β，数理分析见下：

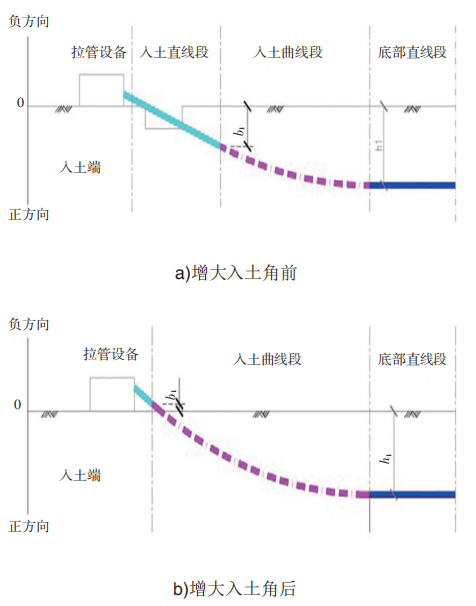

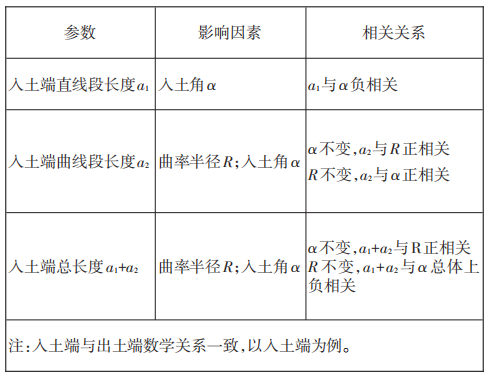

在曲率半径不变的前提下，增大入土角可减小入土端总长度；但地面空间受限时，为减小穿越长度盲目增大入土角是不可行的。当管道水平钻进高度h1被确定定向钻顶管施工，入土角α增大到一定程度时，入土端直线段长度a1和入土端直线段高度b1计算值可能为负。分析原因：b1可理解为以地面为零点，沿竖直向下方向距离直线段与曲线段分界点的竖直长度，b1为负即分界点位于地面以上，钻杆在空中就开始逐步偏转，显然不符合实际；a1是b1的因变量，b1为负时计算a1也为负。针对这个问题，可考虑采取两种措施：一是调整为坑内导向，但工作井会增加投资；二是根据工程实际，人为增大同时适当增大α和减小R，将分界点控制在地面以下，但会增大管道埋深，对运行后养管工作不利。见下图：
影响曲线段长度的主要因素是曲率半径，其取值量级计算出的曲线段长度一般情况下有数十米，因此地面造斜导向的穿越场地需有一定地面空间。CECS
382：2014强调曲线段曲率半径取决于管道特性、岩土层造斜能力、机具设备造斜能力等综合因素。在各方面条件允许的情况下曲率半径越大越好。
工程设计中如曲率半径取值过小，会影响轨迹的平滑性和稳定性，回拖力猛增；设计与实际轨迹偏差较大，可能发生回拖过程中管道变形，因路径偏差与现状管线碰撞等事故。因此工程设计在规范要求基础上，根据现场条件合理调整曲率半径取值。见下表：
水平定向钻管材选择分析
水平定向钻技术采用的管材主要有钢管和聚乙烯管（以下简称为PE管），近年来球墨铸铁管也开始得到应用。因特性不同，管材用于水平定向钻技术的特点差异显著。
整体性连接的钢管和PE管均依靠自身柔性实现管道弯曲，曲率半径计算原则一致。因钢管柔性明显低于PE管，两者曲率半径相差明显，钢管适合长距离穿越。球墨铸铁管为非整体性连接，依靠接口偏转实现管道弯曲，曲率半径根据管节长度和接口允许最大偏转角计算，管道规格被划分成若干区间，所以球墨铸铁管理论最小曲率半径并非逐级增大。
1）钢管：管材屈服强度大，抗扭和抗外力破坏能力强；管节长度大，管道柔性较低，管道回拖场地所需空间大。
2）PE管：管材耐腐蚀、防渗性好，抗刮磨；接口热熔连接，密封可靠；高柔性，管道回拖场地所需空间较小；管材抗拉强度低，管道无法承受很大的回拖力，穿越长度受限制；为控制管道变形，建议管材级别采用PE100，标准尺寸比采用SDR117-8。
3）球墨铸铁管：依靠接口偏转实现管道弯曲；耐腐蚀；管节长度较大，管道柔性较低，管道回拖场地所需空间较大；采用自锚式接口，抗拉能力强，可实现长距离穿越；接口安装速度较快；.因接口尺寸，扩孔直径略大于同管径钢管和PE管；综合造价较高，尚未推广应用。

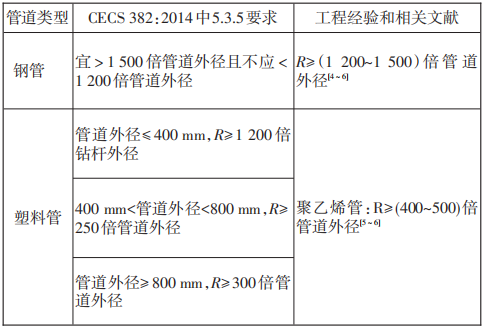

根据CECS382：2014并结合工程经验，3种管材理论的曲率半径下限值见下表：
结论
水平定向钻技术的导向轨迹设计关系到方案的技术合理性和工程经济性，应结合穿越场地的土质和空间合理选取主控参数；管材选择除遵循专业领域要求外，还应结合管材特性和工程实际因地制宜、择优使用。
