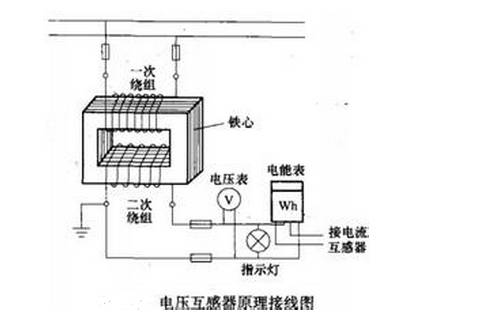

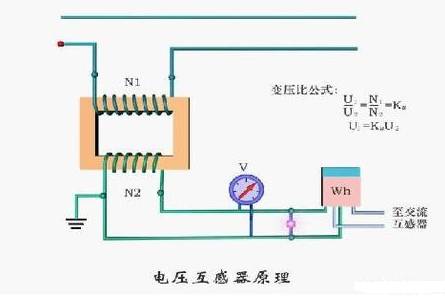

电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此电压互感器作用，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。为此，这种三相电压互感器采用旁轭式铁心（10KV及以下时）或采用三台单相电压互感器。对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
电压互感器的作用
1、把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
2、同时，使用电压互感器可以将高电压与电气工作人员隔离。
3、电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
4、当二次负载阻抗减小时，二次电流增大电压互感器作用， 使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。
