E-R图，也叫做实体关系图，是用来描述现实世界的模型。ER图是由美籍华人陈品山于1976年提出的一种数据建模工具。
实体是指客观存在的事物，比如人、对象、概念、事件，都可以看做实体，通过梳理实体，以及实体之间的关系，可以梳理出产品大致信息结构。
通过E-R图来梳理信息结构，对产品经理来说，有以下帮助：
1、给开发提供数据库建表依据。程序=数据结构+算法，有了数据结构，对开发来说，对即将开发的系统就有了更清晰的框架。
2、可以指导产品经理进行原型设计。在动手画原型之前，梳理ER图，根据已知的信息画在原型上就行，而不用一边画原型，一边想字段。
3、提升产品经理的抽象及归纳能力。梳理E-R图，是一个建模的过程，建模需要通过业务沟通、流程梳理，从这些分析活动中提炼出核心实体。
ER图的核心组成
E-R图由实体、属性和联系组成。实体是抽象出来的人（如学生、讲师）、对象（如课程）、概念（如章节）。实体一般是个名词，用一个方框来描述。
属性是对实体不同维度的描述，用椭圆来表示，并和实体连接起来。但是大部分情况下er图实体是什么，我更喜欢直接在实体里面去添加属性，维护成本更低，可扩展性更强。
实体与实体之间，通过一个菱形来连接，菱形里描述实体之间的联系，比如用户订单，课程讲师，菱形里一般是个动词。
实体和实体之间，有几种数量对应关系，即基数，基数有1对1，1对多，多对多。在菱形两边的线上，通过1、N、M来表达数量关系。
以下是标准的ER图：
ER图的三种模型
ER图按照其目的，可以分为三种类型的模型，分别是概念模型、逻辑模型和物理模型。
概念模型，主要呈现的是系统主要的实体，即核心业务对象，不会描述属性和基数。
逻辑模型，主要呈现是实体，关系，基数和属性。
物理模型，主要呈现实体，关系，基数和更详细的属性，更详细的属性包括键值、主键、外键等。
我们平时用到的，主要是概念模型和逻辑模型，在需求分析阶段输出，可以利用其指导我们进行原型设计即可。
逻辑模型也可以作为开发创建数据库的依据，开发在创建数据库的时候，会使用物理模型。

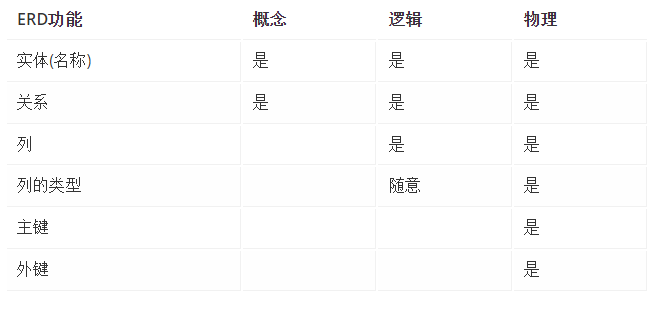

以下是三个模型的对比：
ER图示例

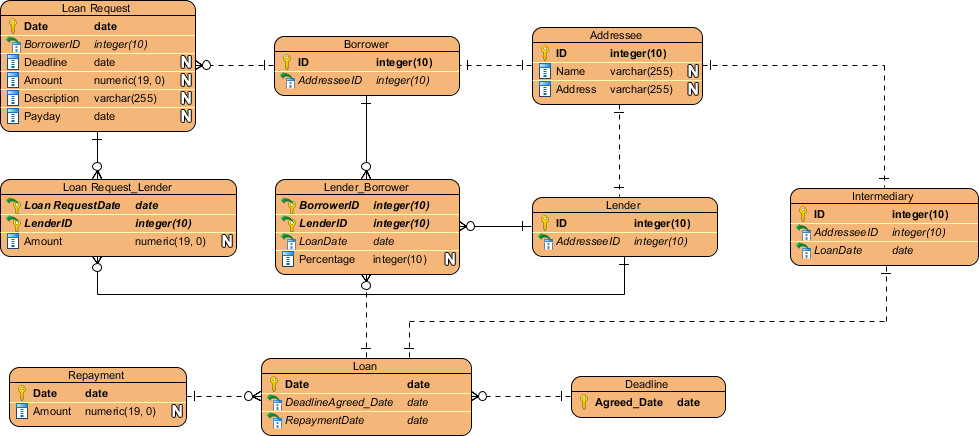

逻辑模型ER图
物理模型ER图
写在最后
ER图的画法非常简单，但是用处特别大，实体关系更是一种思考模型，可以让产品经理“透过现象看本质”。ER图可以指导产品进行需求分析，产品设计，还可以做为开发人员建表的依据。
ER图包括实体、属性和关系er图实体是什么，分为概念模型、逻辑模型和物理模型，产品经理经常用到的是概念模型和逻辑模型，开发人员使用物理模型。
ER图的工具，刀哥推荐使用processon，当然Axure也可以，因为ER图相对简单，其实使用什么工具差异都不太大。
———END———
