一、主要部件安装位置

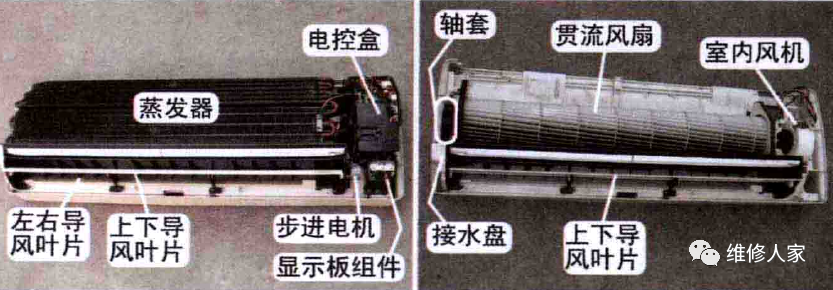

1、室内机主要部件
制冷系统：蒸发器；电控系统：电控盒(包括主板、变压器、环温和管温传 感器等)、显示板组件、步进电机；
通风系统：室内风机、贯流风扇、轴套、上下和左右导 风叶片；
辅助部件：接水盘。

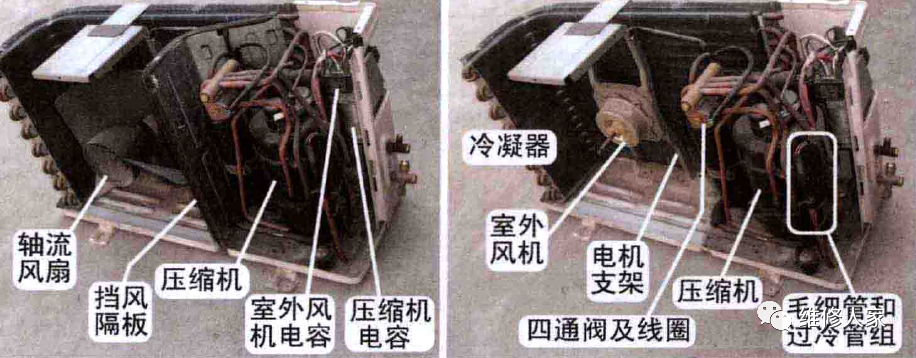

2、室外机主要部件
制冷系统：压缩机、冷凝器、四通阀、毛细管、过冷管组（单向阀和辅助毛 细管）；
电控系统：风机电容、压缩机电容；通风系统：室外风机、轴流风扇；
辅助部件：电机支架。
二、电控系统
电控系统相当于“大脑”，用来控制空调器的运行，一般使用微电脑（MCU ）控制方式，具有遥控、正常自动控制、自动安全保护、故障自诊断和显示、自动恢复等功能。

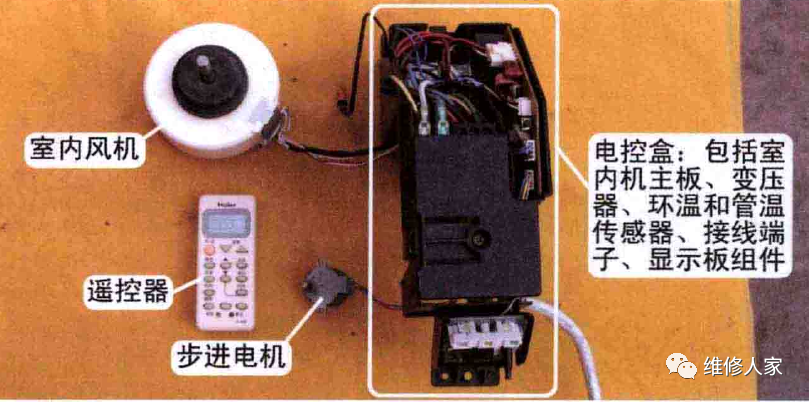

上图所示的是电控系统主要部件壁挂式分体空调，通常由主板、遥控器、变压器、环温和管温传感器、室内风机、步进电机、压缩机、室外风机、四通阀线圈等组成。
三、通风系统
为了保证制冷系统的正常运行而设计，作用是强制使空气流过冷凝器或蒸发器，加速热交换的进行。
1、室内机通风系统

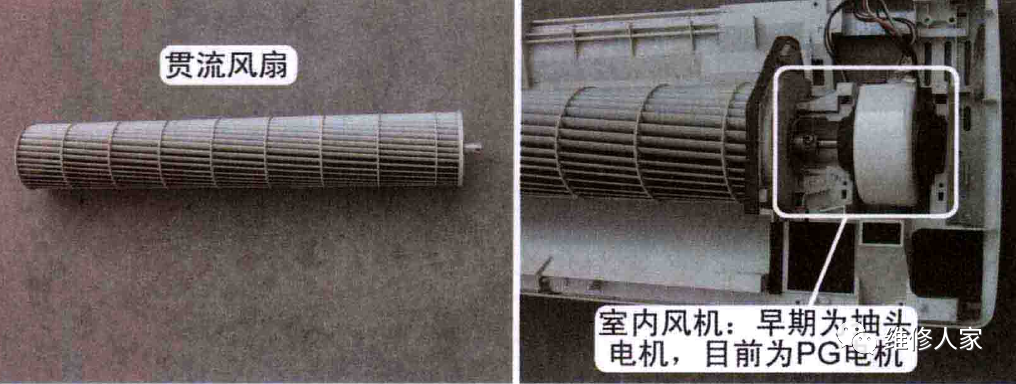

室内机通风系统的作用是将蒸发器产生的冷量或热量及时输送到室内，降低或加热房间温度。室内机使用贯流式通风系统，见下图,包括贯流风扇和室内风机。
贯流风扇由叶轮、叶片、轴承等组成，轴向尺寸很宽，风扇叶轮直径小，呈细长圆筒状，特点是转速高、噪声小；左侧使用轴套固定，右侧连接室内风机。
室内风机产生动力驱动贯流风扇旋转，早期多为2速或3速的抽头电机，目前通常使用带霍尔反馈功能的PG电机，只有部分高档的定频和变频空调器使用直流电机。

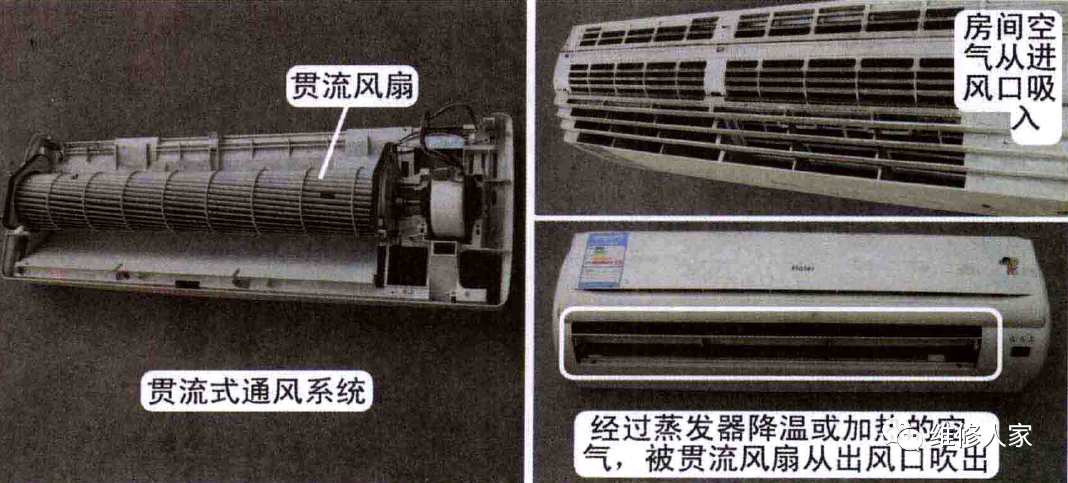

贯流风扇叶片采用向前倾斜式，气流沿叶轮径向流入，贯穿叶轮内部壁挂式分体空调，然后 沿径向从另一端排出，房间空气从室内机顶部和前部的进风口吸入，由贯流风扇产生一定的流量和压力，经过蒸发器降温或加热后，从出风口吹出。如下图。
2、室外机通风系统
室外机使用轴流式通风系统，包括轴流风扇和室外风机。

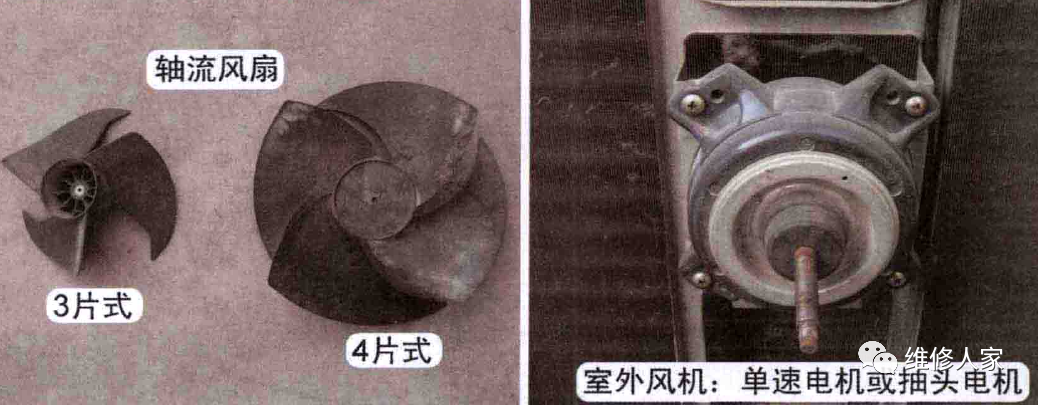

轴流风扇结构简单，叶片一般为2片、3片、4片、5片，使用ABS塑料注塑成形，特点是效率高、风量大、价格低、省电，缺点是风压较低、噪声较大。
定频空调器室外风机通常使用单速电机，变频空调器通常使用2速、3速的抽头电机，部分高档的定频和变频空调器使用直流电机。

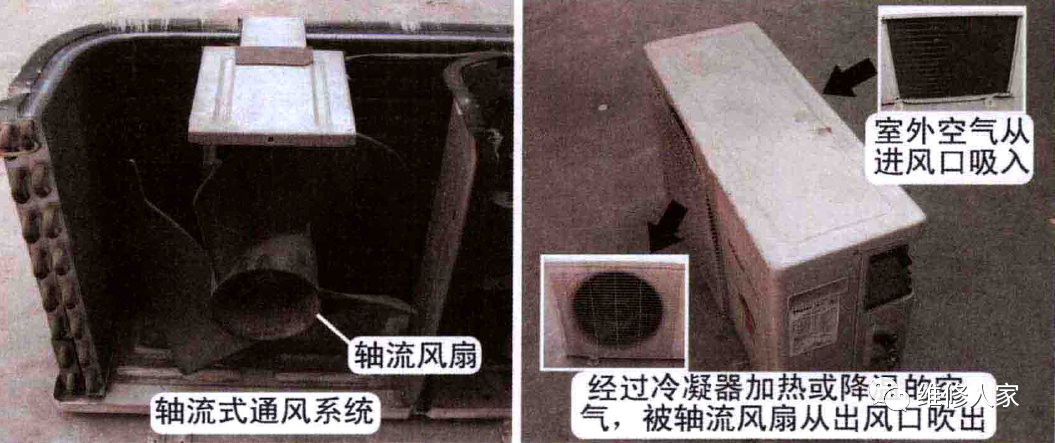

轴流风扇作用是为冷凝器散热。轴流风扇运行时进风侧压力低，出风侧压力 高，空气始终沿轴向流动，将冷凝器产生的热量强制吹到室外。如下图。
四、箱体系统
箱体系统是空调器的骨骼。

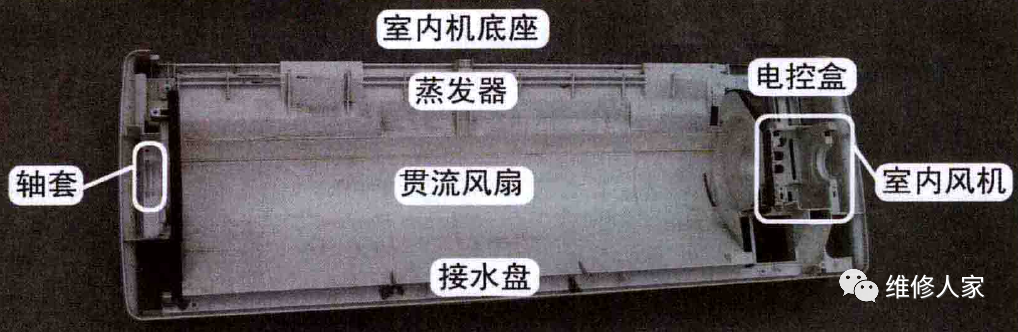

下图所示的是挂式空调器室内机组的箱体系统（即底座），所有部件均放置在箱体系统上，根据空调设计不同外观会有所变化。

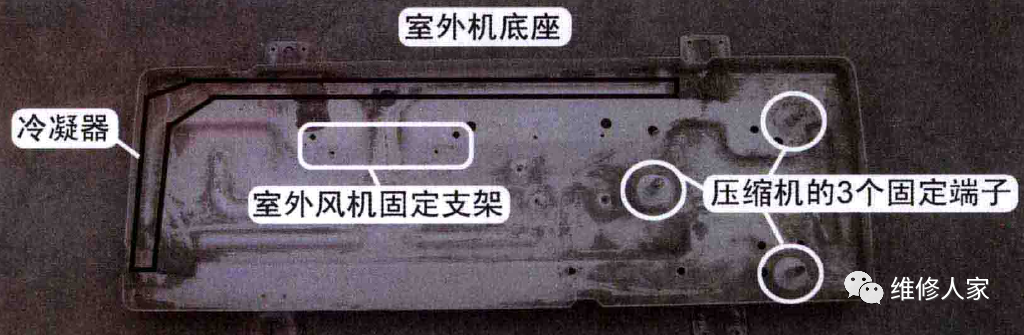

下图所示的是室外机底座，冷凝器、室外风机固定支架、压缩机等部件均安装在室外机底座上面。
