摘 要：新型盘扣式支撑脚手架具有多功能性，高效性、承载力大、安全可靠性等突出特点，广泛应用在我国的道路、桥梁、水利水电工程、市政工程、工业与民用建筑工程领域中。国内近几年来出现了较多的新型盘扣式支撑脚手架专业施工承包公司，主要以脚手架供应、搭拆、回收一体化管理为主。无论从费用分析、施工进度和安全保证上，都具有较好的经济效益。
一、新型盘扣式支撑脚手架系统设计

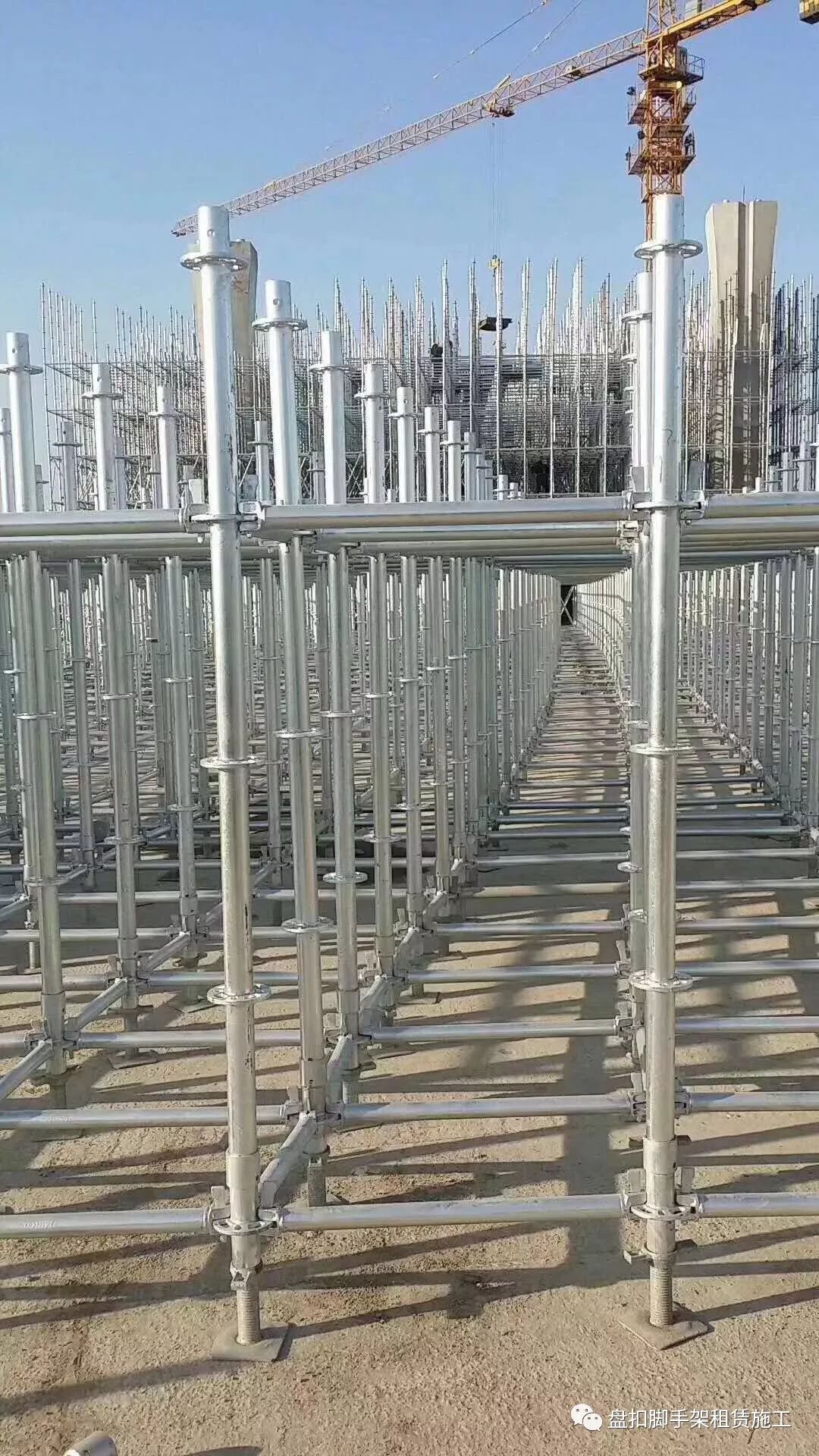

以桥梁满堂红搭设方式为例，新型盘扣式脚手架设计方式是从处理后的地面标高处开始搭设，往上直到箱梁梁下，上铺双根铝合金工字梁作为梁的主龙骨，横桥向布设，排列间距为600mm、900mm、1200mm、1500mm。
架体布置：各墩柱内侧8.1m范围纵向间距0.9m支架，跨中10.5m范围纵向间距1.5m支架，其余范围纵向间距1.2m支架，腹板下立杆间距分别采用0.6m×0.9m、0.9m×0.9m、0.6m×1.2m、0.9m×1.2m、0.6m×1.5m、0.9m×1.5m格构柱，底板及顶板下立杆间距采用1.5m×1.5m。格构内水平杆和竖向斜杆布置布距为1.5米。连接格构水平杆布置布距为3米，按盘扣式支架设计图纸实际搭设。
架体自由端高度：梁下不大于350mm，可调丝杠外露长度不超过250mm，丝杠插入立杆长度不小于150mm；板下不大于450mm，可调丝杠外露长度不超过350mm；丝杠插入立杆长度不小于150mm。
可调底座丝杠外露长度不大于300mm。作为扫地杆的最底层水平杆高度不大于300mm。
箱梁次龙骨铝梁顺梁向布置，主龙骨双根铝梁横梁向布置。
二、新型盘扣式脚手架特点分析
新型盘扣式脚手架具有多功能性：根据现场的施工要求，可以组成不同的租架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱等多种功能的施工装备。
新型盘扣式脚手架具有高功效：构造简单、拆装简便、快速，完全避免了螺栓作业和零散扣件的丟损，接头拼装拆速度比普通碗扣式脚手架快5倍以上碗扣式，拼拆使用人力较少，工人用一把铁锤即可完成全部作业。
新型盘扣式脚手架具有高承载力：立杆连接是同轴心承插，节点在框架平面内，接头具有抗弯、抗剪、抗扭力学性能，结构稳定，承载力大，同等力学要求上间距较普通脚手架大，节省钢管材料用量。
新型盘口脚手架具有安全可靠性：接头设计时考虑到自重力的作用，使接头具有可靠的双向自锁功能，作用于横杆上的荷载通过盘扣传递给立杆，盘扣具有很强的抗剪能力。

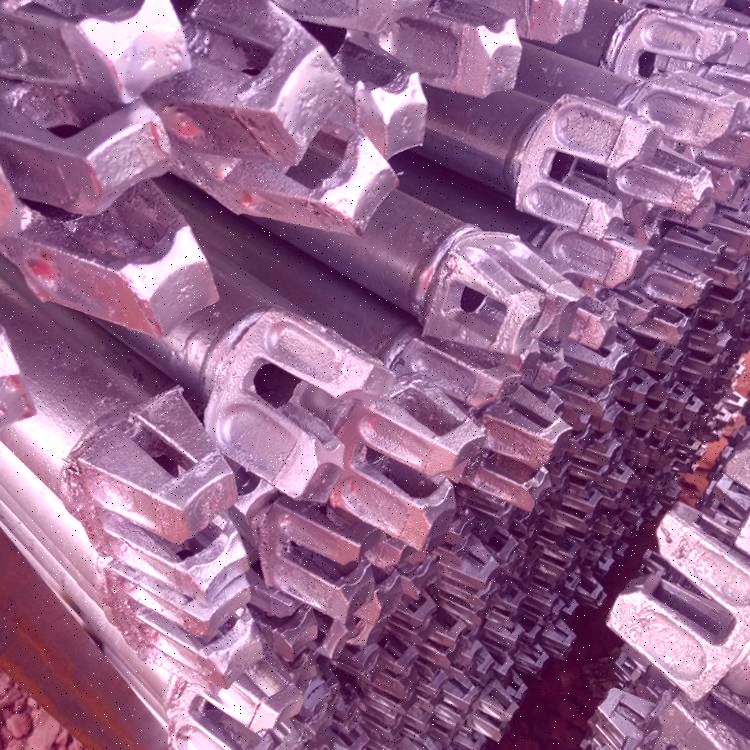

新型盘扣式脚手架维修少、装卸快捷、运输方便、易存放，横杆可提前拆下周转，省材省时。
盘扣式脚手架使用寿命比普通脚手架高很多，一般可以用10年以上，由于抛弃了螺栓连接，构件经碰耐磕，就算锈蚀也不影响拼拆使用。
三、新型盘扣式支撑脚手架费用分析
由于新型盘扣式脚手架的突出特点，其广泛应用在我国的道路桥梁、水利水电工程、市政工程、工业与民用建筑工程领域中。国内近几年来出现了较多的新型盘扣式支撑脚手架专业施工承包公司，主要以脚手架供应、搭拆、回收一体化管理为主，大型满堂红支撑脚手架项目主要以搭设有效体积计量。
1、费用组成
1.1 变动费用：脚手架搭设体积（材料的租赁费用）、工期（人员看管费用）
1.2 固定费用：搭拆人工费用、材料运输费用、机械使用费、交通费；
1.3 管理费：专业承包公司管理费用；
1.4 利润：专业承包公司利润；
1.5 税金：专业承包公司所得税等。
2、盘扣式脚手架与普通碗扣式脚手架费用比较（以某大桥为例）
双幅桥梁设计搭设脚手架体积31668㎥，搭设起始日至开始拆除架体日的工期为90天。完成该项目；
2.1盘扣式脚手架
费用组成：变动费用90天脚手架租赁费用为572059元，延期按照0.25元/天/立方米；固定费用为495152元；管理费和利润为109388元；税金为70596元，合计费用为1247195元。
风险分析：（1）延期费用为0.25元/天/立方米，存在工期风险碗扣式，但是搭设时间可以在合同内约定，为专业承包公司承担，根据实际施工经验，该搭设时间应大幅减少，为了工程进度，可以要求专业承包公司适当增加搭设人员，该风险实质上是甲方自行实施工程进度风险，为可控风险。（2）材料损坏和丢失风险，甲方支付专业承包公司看管人员费用，风险转移至专业承包公司。（3）专业承包公司需要根据项目实际情况，进行相应的力学性能、承载力等计算分析，搭设方案设计需要甲方审批，有效控制脚手架架体承载力的安全风险。

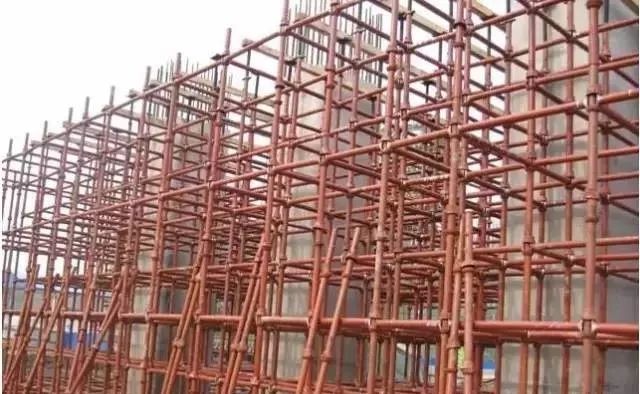

2.2普通碗扣式脚手架费用
费用组成：材料租赁费用为70.2万元（90天），人工费（含搭、拆等费用）为41.2万元，机械费（含运输）为19.1万元，合计130.5万元。普通碗扣式脚手架费用按照钢管。扣件租赁计取，通过专业钢管租赁公司，包含了租赁公司的管理费、利润、应缴税金。人工费和机械费由甲方施工承担。
风险分析：（1）延期风险，材料租赁延期依然按照租赁单价计取4元/T/天，甲方不但需要承担脚手架搭设完成后使用时间的风险，还需要承担脚手架搭设、拆除时间影响导致租赁费用增加的风险，需要高效管理和合理安排施工降低延期风险。（2）材料损坏和丢失风险，主要体现在普通脚手架租赁期间中的损坏和丢失。租赁方需要材料的合理使用和看管，现场材料的使用和管理尤为重要，需要自行承担该风险，往往在实际工程施工现场，该部分风险控制难度大、需要额外支付费用补偿。（3）进度风险，普通脚手架使用量大，间排距离小，搭设和拆除速度慢、旺旺需要大量人力投入，影响后续施工进度。（4）安全风险，使用量大，间距小的特点决定了脚手架架体扣件、交叉部位多，力学稳定性不易控制，往往需要大量的加固措施，如增加横杆、斜杆等，不利于安全验收和稳定性控制。
3、分析结果
虽然在费用上与普通脚手架相差不大，但是随着现代工程项目对于进度和质量的双重要求，新型盘扣式支撑脚手架越来越能体现自身优势，一方面费用弹性不大，2010年行业发布了《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010)，其脚手架的架体设计已经比较规范，保证工程稳定性和安全性的前提下，脚手架专业施工承包公司对于具体项目一揽子承包的架体施工更加具体和高效，承包费用基本可控。另一方面，风险控制更加有利于总施工承包方的总体部署，并且适当转移和减少了各方面的风险，尤其是租赁过程中的损坏和丢失带来费用增加的风险。
四、新型盘扣式脚手架经济效益分析
1、总体上节省了施工费用，从上述分析不难看出，新型盘扣式脚手架费用较普通脚手架更加便宜，并且费用更加可控。在工程实际施工现场，合理的组织将更加给合作双方带来收益。
2、进一步加快工程施工进度，在大型脚手架、大跨度、高支撑的项目中体现得尤为突出，搭设、拆除速度快给主体项目的施工赢得时间。
3、间距较宽、承载力大，现场施工方便，架体内不影响人工作业，科学的设计计算书是安全是施工的有效保证。
4、Q345B钢管立杆和Q235钢管横杆组成的满堂式脚手架排列有序，偏差小，银白色不锈钢镀锌外观使得架体总体外观美观。
