卷积神经网络是以卷积层为主的深度网路结构,网络结构包括有卷积层、激活层、BN层、池化层、FC层、损失层等。卷积操作是对图像和滤波矩阵做内积(元素相乘再求和)的操作。

1. 卷积层

常见的卷积操作如下:

卷积操作

解释

图解

标准卷积

一般采用3×3、5×5、7×7的卷积核进行卷积操作。‍‍‍‍‍‍‍

结构网络和非结构网络的区别_结构网络图怎么绘制_网络结构

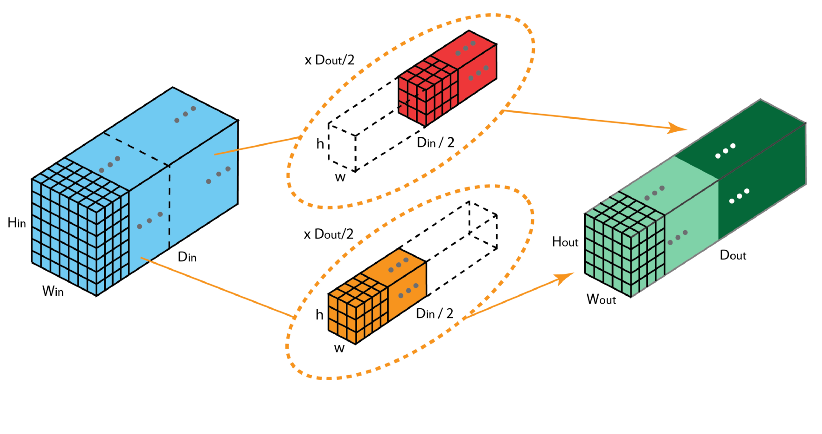

分组卷积

将输入特征图按通道均分为 x 组,然后对每一组进行常规卷积,最后再进行合并。

网络结构_结构网络和非结构网络的区别_结构网络图怎么绘制

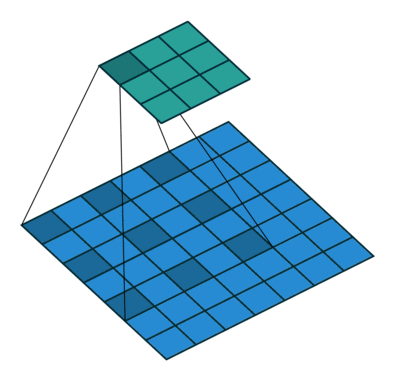

空洞卷积

为扩大感受野,在卷积核里面的元素之间插入空格来“膨胀”内核,形成“空洞卷积”(或称膨胀卷积),并用膨胀率参数L表示要扩大内核的范围,即在内核元素之间插入L-1个空格。当L=1时,则内核元素之间没有插入空格,变为标准卷积。

结构网络和非结构网络的区别_结构网络图怎么绘制_网络结构

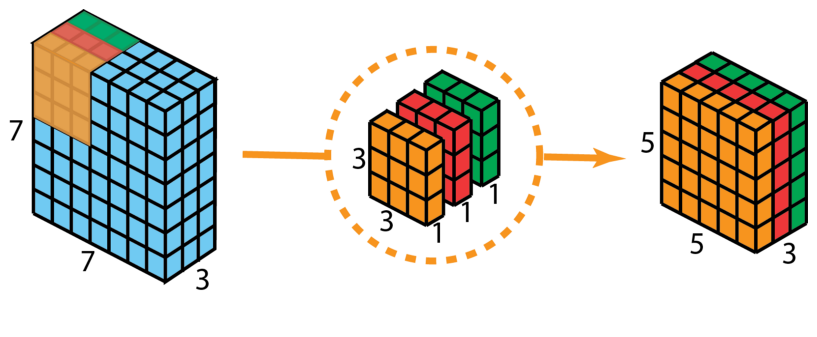

深度可分离卷积

深度可分离卷积包括为逐通道卷积和逐点卷积两个过程。‍‍‍‍

结构网络和非结构网络的区别_结构网络图怎么绘制_网络结构

(通道卷积,2D标准卷积)

结构网络和非结构网络的区别_结构网络图怎么绘制_网络结构

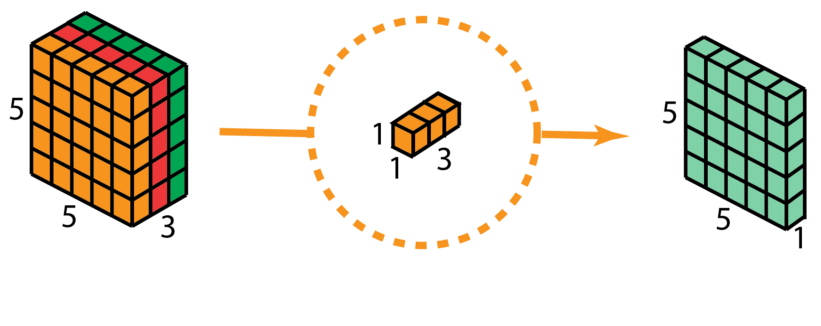

(逐点卷积,1×1卷积)

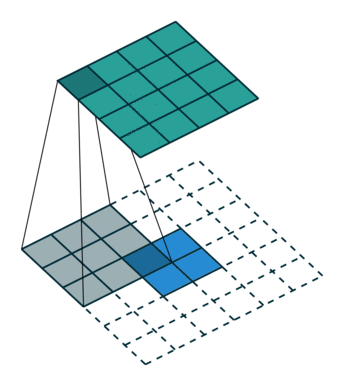

反卷积

网络结构_结构网络图怎么绘制_结构网络和非结构网络的区别

属于上采样过程,“反卷积”是将卷积核转换为稀疏矩阵后进行转置计算。

结构网络图怎么绘制_结构网络和非结构网络的区别_网络结构

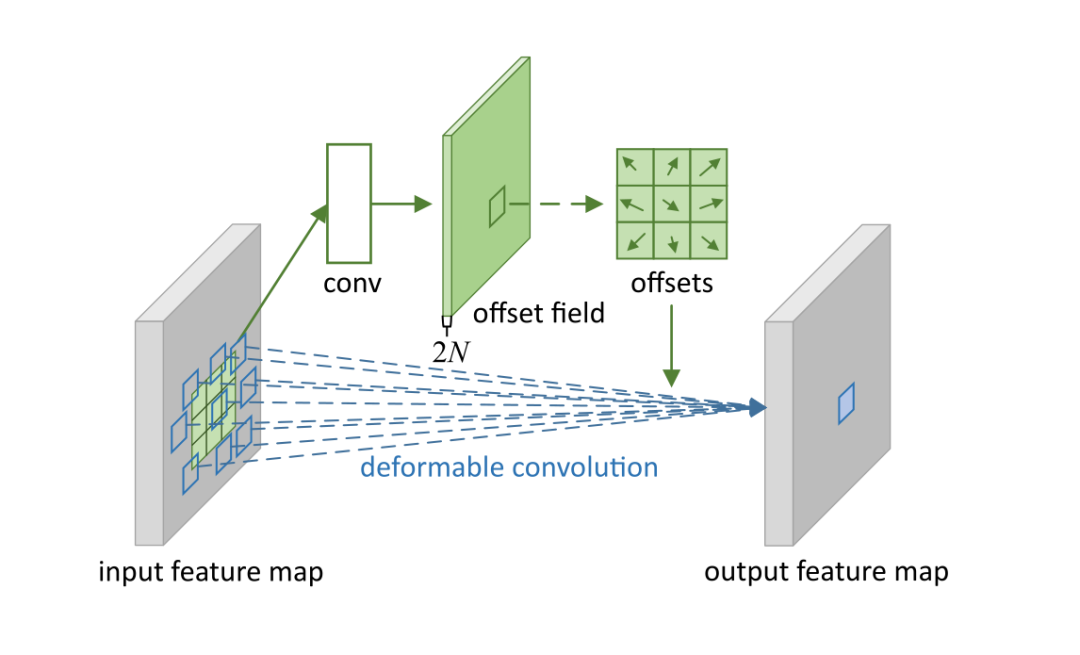

可变形卷积

指标准卷积操作中采样位置增加了一个偏移量offset,如此卷积核在训练过程中能扩展到很大的范围。

结构网络和非结构网络的区别_结构网络图怎么绘制_网络结构

补充:

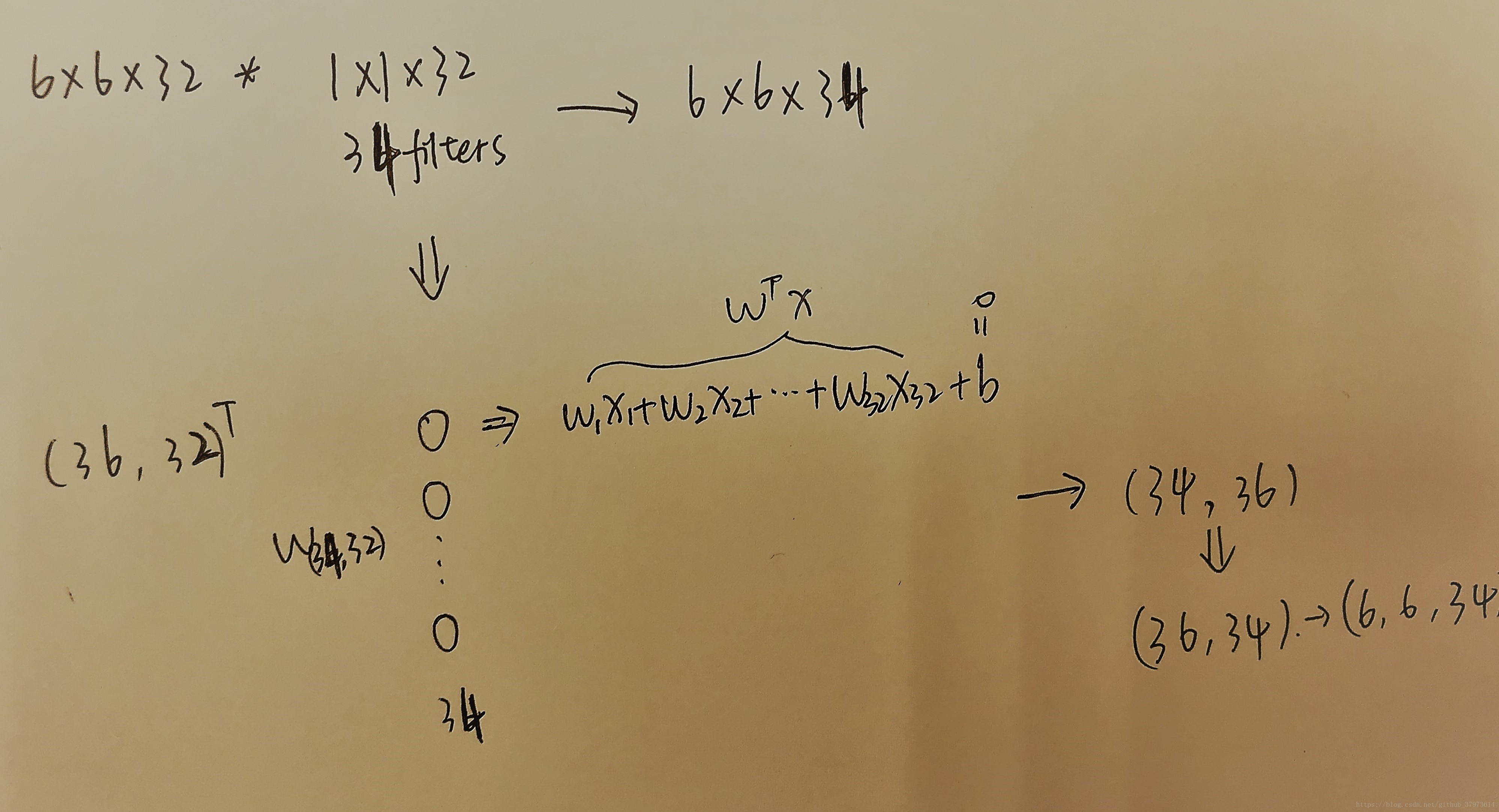

1 x 1卷积即用1 x 1的卷积核进行卷积操作,其作用在于升维与降维。升维操作常用于chennel为1(即是通道数为1)的情况下,降维操作常用于chennel为n(即是通道数为n)的情况下。‍‍‍‍‍‍‍‍‍‍‍‍‍‍

降维:通道数不变,数值改变。

升维:通道数改变为kernel的数量(即为filters),运算本质可以看为全连接。

卷积计算在深度神经网络中的量是极大的,压缩卷积计算量的主要方法如下:

序号

方法

采用多个3×3卷积核代替大卷积核

(如用两个3 x 3的卷积核代替5 x 5的卷积核)

采用深度可分离卷积(分组卷积)

通道Shuffle

Pooling层

Stride = 2

等等

2. 激活层

结构网络图怎么绘制_结构网络和非结构网络的区别_网络结构

介绍:为了提升网络的非线性能力,以提高网络的表达能力。每个卷积层后都会跟一个激活层。激活函数主要分为饱和激活函数(sigmoid、tanh)与非饱和激活函数(ReLU、Leakly ReLU、ELU、PReLU、RReLU)。

非饱和激活函数能够解决梯度消失的问题,能够加快收敛速度。‍‍‍‍‍‍‍‍‍‍‍‍‍‍

常用函数:ReLU函数、Leakly ReLU函数、ELU函数等

结构网络图怎么绘制_结构网络和非结构网络的区别_网络结构

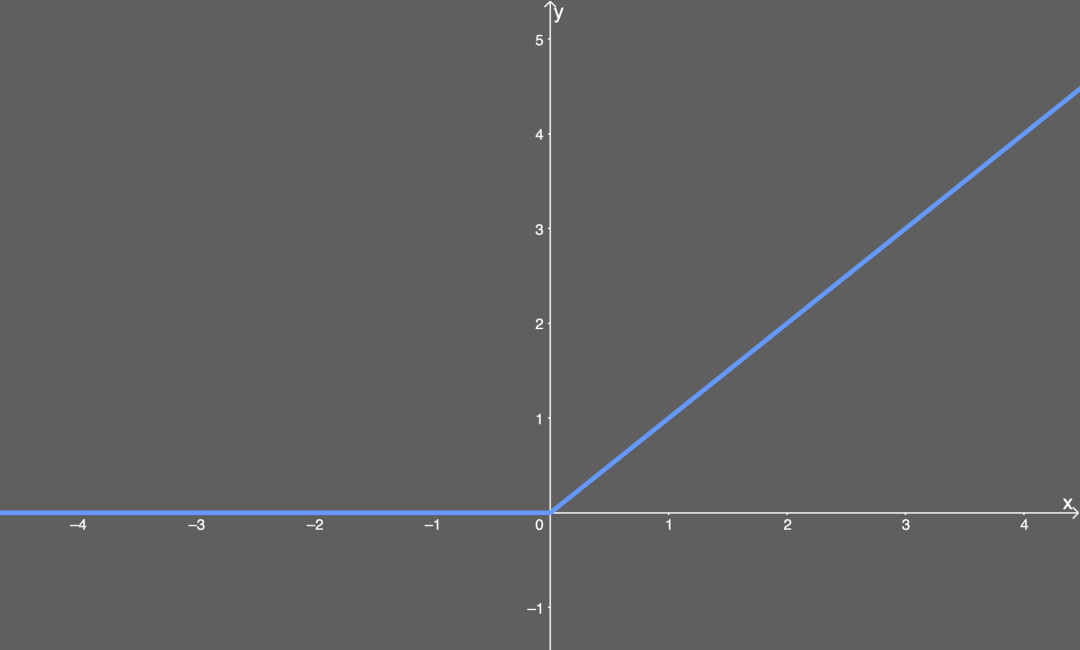

ReLU函数

结构网络和非结构网络的区别_网络结构_结构网络图怎么绘制

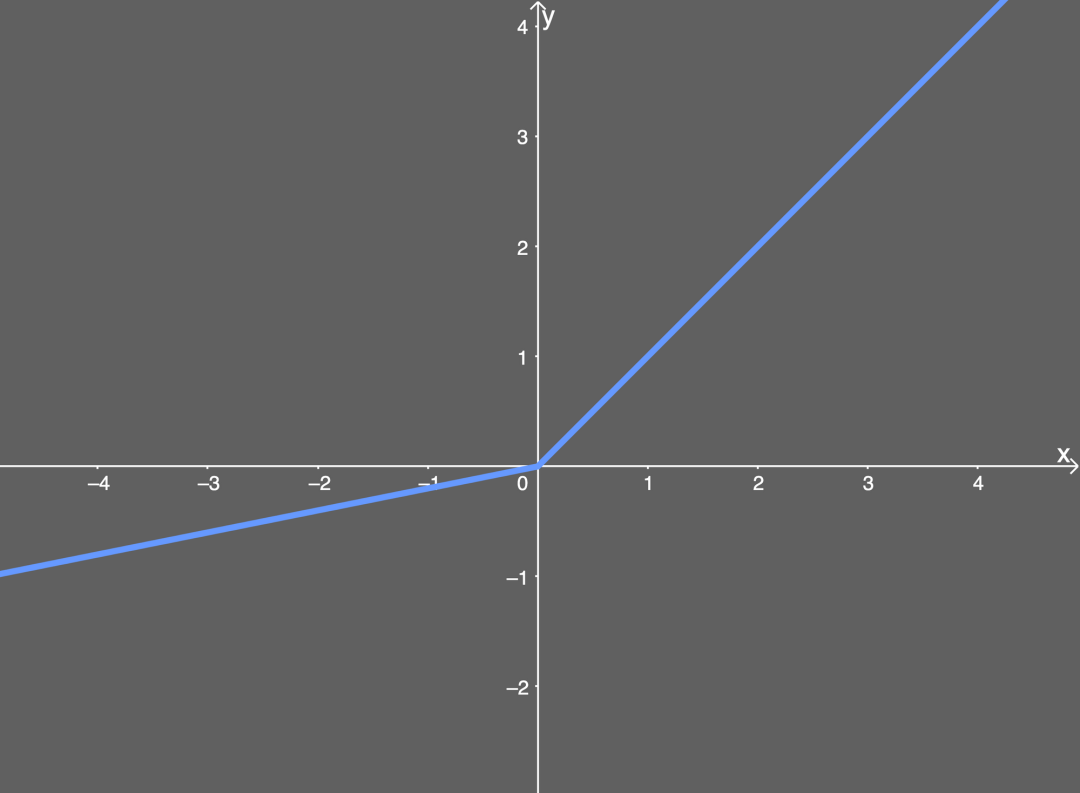

Leakly ReLU函数

网络结构_结构网络和非结构网络的区别_结构网络图怎么绘制

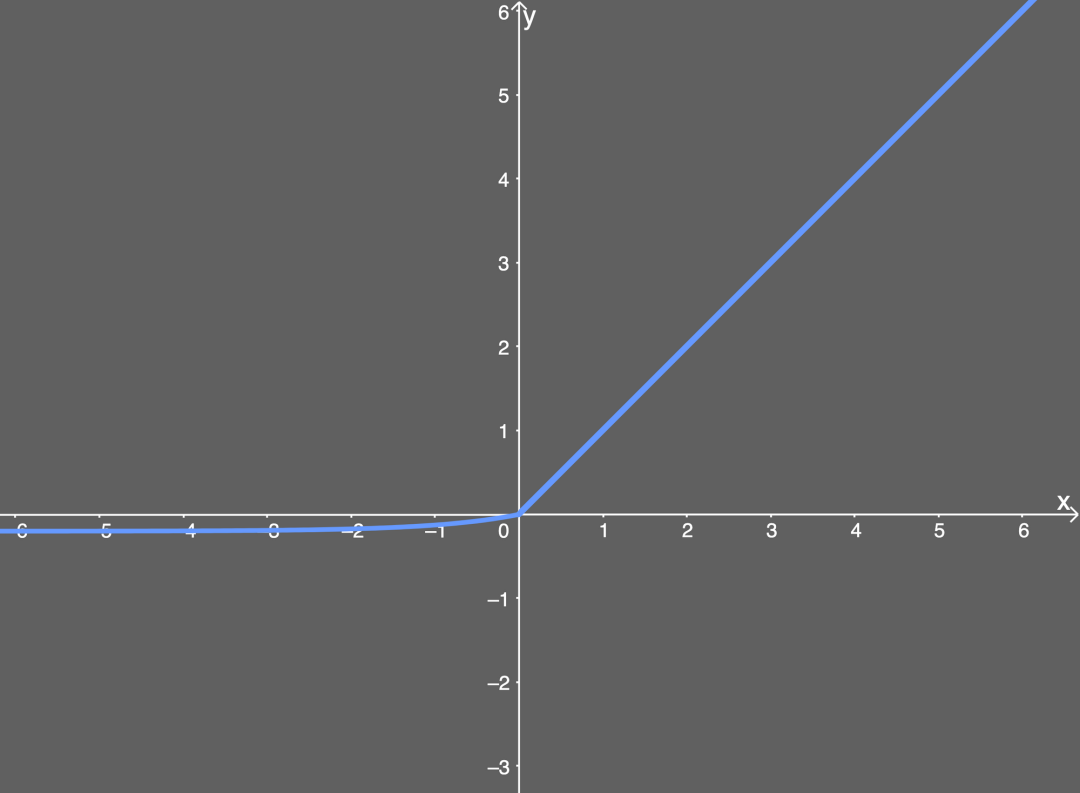

ELU函数

3. BN层(BatchNorm)

介绍:通过一定的规范化手段,把每层神经网络任意神经元的输入值的分布强行拉回到均值为0,方差为1的标准正态分布。BatchNorm是归一化的一种手段,会减小图像之间的绝对差异,突出相对差异,加快训练速度。但不适用于image-to-image以及对噪声明感的任务中。

常用函数:BatchNorm2d

pytorch用法:nn.BatchNorm2d(num_features, eps, momentum, affine)

num_features:一般输入参数为batch_sizenum_featuresheight*width,即为其中特征的数量。

eps:分母中添加的一个值,目的是为了计算的稳定性,默认为:1e-5。momentum:一个用于运行过程中均值和方差的一个估计参数(我的理解是一个稳定系数,类似于SGD中的momentum的系数)。

affine:当设为true时,会给定可以学习的系数矩阵gamma和beta。

4. 池化层(pooling)

介绍:pooling一方面使特征图变小,简化网络计算复杂度。一方面通过多次池化压缩特征,提取主要特征。属于下采样过程。

常用函数:Max Pooling(最大池化)、Average Pooling(平均池化)等。

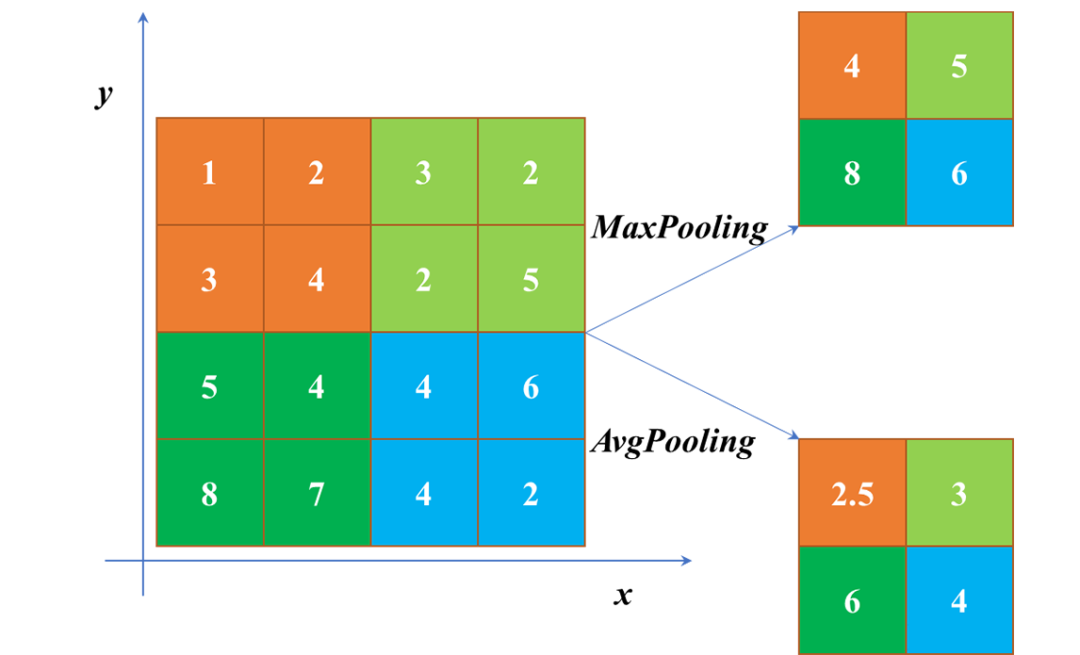

MaxPooling 与 AvgPooling用法:

1. 当需综合特征图上的所有信息做相应决策时,通常使用AvgPooling,例如在图像分割领域中用Global AvgPooling来获取全局上下文信息;在图像分类中在最后几层中会使用AvgPooling。

2. 在图像分割/目标检测/图像分类前面几层,由于图像包含较多的噪声和目标处理无关的信息,因此在前几层会使用MaxPooling去除无效信息。‍

网络结构_结构网络和非结构网络的区别_结构网络图怎么绘制

网络结构_结构网络图怎么绘制_结构网络和非结构网络的区别

补充:上采样层重置图像大小为上采样过程,如Resize,双线性插值直接缩放,类似于图像缩放,概念可见最邻近插值算法和双线性插值算法。实现函数有nn.functional.interpolate(input, size = None, scale_factor = None, mode = ‘nearest’, align_corners = None)和nn.ConvTranspose2d(in_channels, out_channels, kernel_size, stride = 1, padding = 0, output_padding = 0, bias = True)

5. FC层(全连接层)

介绍:连接所有的特征,将输出值送给分类器。主要是对前层的特征进行一个加权和(卷积层是将数据输入映射到隐层特征空间),将特征空间通过线性变换映射到样本标记空间(label)。全连接层可以通过1 x 1卷机+global average pooling代替。可以通过全连接层参数冗余,全连接层参数和尺寸相关。

常用函数:nn.Linear(in_features, out_features, bias)

结构网络和非结构网络的区别_网络结构_结构网络图怎么绘制

补充:分类器包括线性分类器与非线性分类器。

分类器

介绍‍‍

常见种类

优缺点

线性分类器

线性分类器就是用一个“超平面”将正、负样本隔离开

LR、Softmax、贝叶斯分类、单层感知机、线性回归、SVM(线性核)等

线性分类器速度快、编程方便且便于理解,但是拟合能力低

非线性分类器

非线性分类器就是用一个“超曲面”或者多个超平(曲)面的组合将正、负样本隔离开(即,不属于线性的分类器)

决策树、RF、GBDT、多层感知机、SVM(高斯核)等

非线性分类器拟合能力强但是编程实现较复杂,理解难度大

6. 损失层‍

介绍:设置一个损失函数用来比较网络的输出和目标值,通过最小化损失来驱动网络的训练。网络的损失通过前向操作计算,网络参数相对于损失函数的梯度则通过反向操作计算。

常用函数:分类问题损失(离散值:分类问题、分割问题):nn.BCELoss、nn.CrossEntropyLoss等。回归问题损失(连续值:推测问题、回归分类问题):nn.L1Loss、nn.MSELoss、nn.SmoothL1Loss等。

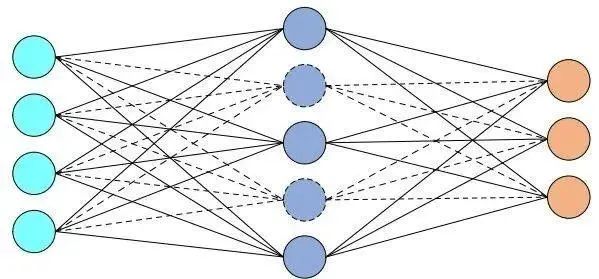

7. Dropout层

介绍:在不同的训练过程中随机扔掉一部分神经元,以防止过拟合网络结构,一般用在全连接层。在测试过程中不使用随机失活,所有的神经元都激活。‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍

常用函数:nn.dropout

8. 优化器‍‍

介绍:为了更高效的优化网络结构(损失函数最小),即是网络的优化策略,主要方法如下:‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍

解释‍‍

优化器种类‍

特点

基于梯度下降原则(均使用梯度下降算法对网络权重进行更新,区别在于使用的样本数量不同)‍‍‍‍‍‍

GD(梯度下降); SGD(随机梯度下降,面向一个样本); BGD(批量梯度下降,面向全部样本); MBGD(小批量梯度下降,面向小批量样本)‍‍‍‍‍

引入随机性和噪声

基于动量原则(根据局部历史梯度对当前梯度进行平滑)

Momentum(动量法); NAG(Nesterov Accelerated Gradient)

‍‍‍

加入动量原则,具有加速梯度下降的作用‍‍‍‍

自适应学习率(对于不同参数使用不同的自适应学习率;Adagrad使用梯度平方和、Adadelta和RMSprop使用梯度一阶指数平滑,RMSprop是Adadelta的一种特殊形式、Adam吸收了Momentum和RMSprop的优点改进了梯度计算方式和学习率)‍‍‍

Adagrad; Adadelta; RMSprop; Adam‍‍‍‍‍

自适应学习

常用优化器为Adam,用法为:torch.optim.Adam。‍‍‍‍‍‍‍

补充:卷积神经网络正则化是为减小方差,减轻过拟合的策略,方法有:L1正则(参数绝对值的和); L2正则(参数的平方和,weight_decay:权重衰退)。

9. 学习率‍

介绍:学习率作为监督学习以及深度学习中重要的超参,其决定着目标函数能否收敛到局部最小值以及合适收敛到最小值。合适的学习率能够使目标函数在合适的时间内收敛到局部最小值。‍‍‍‍

常用函数:torch.optim.lr_scheduler; ExponentialLR; ReduceLROnplateau; CyclicLR等。‍‍‍‍‍‍‍

卷积神经网络的常见结构

常见结构有:

结构‍‍‍‍‍‍‍‍‍‍‍‍

介绍与特点

图示

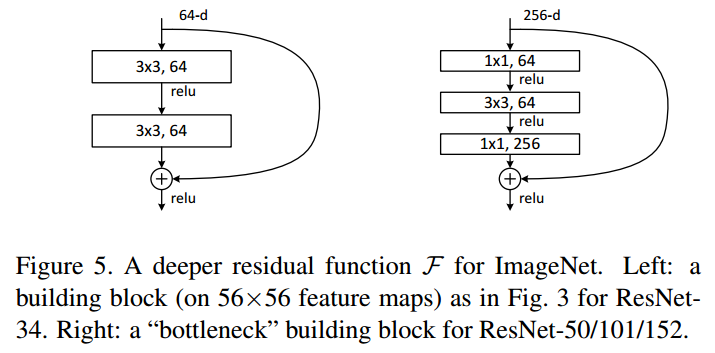

跳连结构(代表:ResNet)

2015年何恺明团队提出。引入跳连的结构来防止梯度消失问题,今儿可以进一步加大网络深度。扩展结构有:ResNeXt、DenseNet、WideResNet、ResNet In ResNet、Inception-ResNet等‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍

网络结构_结构网络图怎么绘制_结构网络和非结构网络的区别

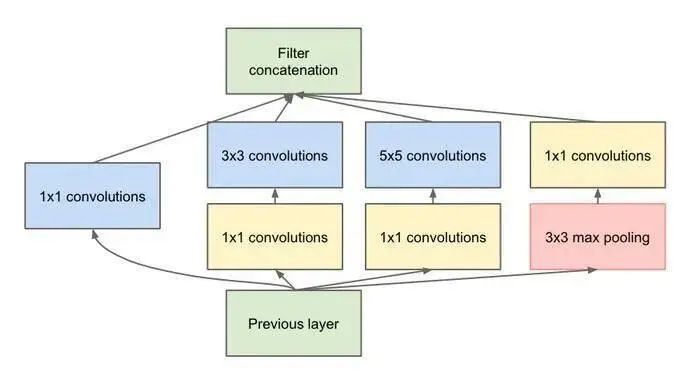

并行结构(代表:Inception V1-V4)

2014年Google团队提出。不仅强调网络的深度,还考虑网络的宽度。其使用1×1的卷积来进行升降维,在多个尺寸上同时进行卷积再聚合。其次利用稀疏矩阵分解成密集矩阵计算的原理加快收敛速度。‍‍

结构网络和非结构网络的区别_网络结构_结构网络图怎么绘制

轻量型结构(代表:MobileNetV1)

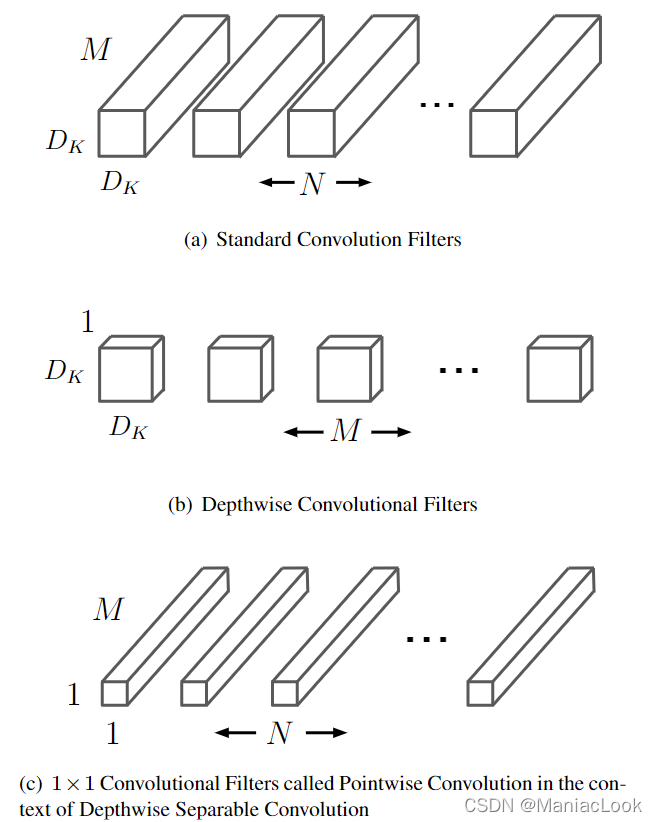

2017年Google团队提出。为了设计能够用于移动端的网络结构,使用Depth-wise Separable Convolution的卷积方式代替传统卷积方式,以达到减少网络权值参数的目的。扩展结构有:MobileNetV2、MobileNetV3、SqueezeNet、ShuffleNet V1、ShuffleNet V2等‍‍‍‍‍‍‍‍

结构网络和非结构网络的区别_网络结构_结构网络图怎么绘制

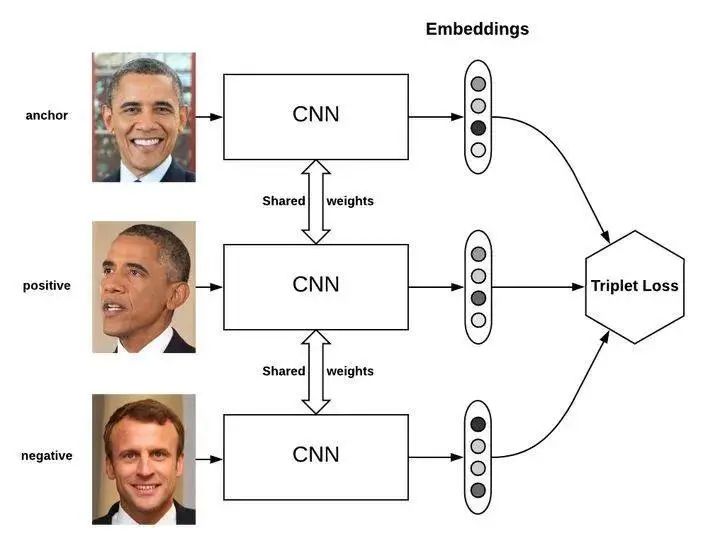

多分支结构(代表:TripletNet)‍

基于多个特征提取方法提出,通过比较距离来学习有用的变量。该网络由3个具有相同前馈网络(共享参数)组成的,需要输入是3个样本,一个正样本和两个负样本,或者一个负样本和两个正样本。训练的目标是让相同类别之间的距离竟可能的小,让不同的类别之间距离竟可能的大。常用于人脸识别。

结构网络图怎么绘制_结构网络和非结构网络的区别_网络结构

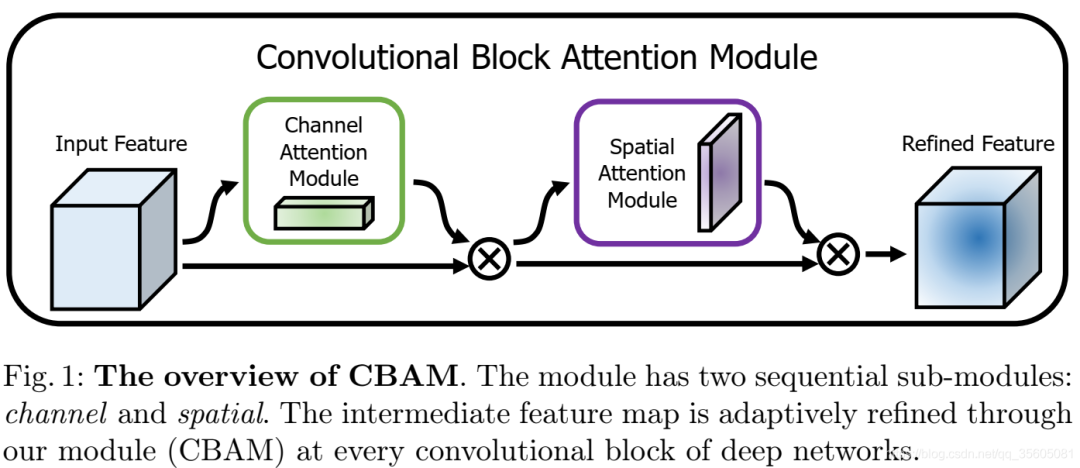

Attention结构(代表:ResNet+Attention)

对于全局信息,注意力机制会重点关注一些特殊的目标区域,也就是注意力焦点网络结构,进而利用有限的注意力资源对信息进行筛选,提高信息处理的准确性和效率。注意力机制有Soft-Attention和Hard-Attention区分,可以作用在特征图上、尺度空间上、channel尺度上和不同时刻历史特征上等。‍‍‍‍‍‍‍‍‍‍‍‍‍‍

结构网络和非结构网络的区别_网络结构_结构网络图怎么绘制

参考资料‍‍
