AtuoCAD默认的图纸文件格式是DWG，也就是drawing的简写。除了大家都熟悉的DWG图纸文件外，AutoCAD中还用到各式各样的文件，例如样板文件、字体文件、填充文件、线型文件等等，了解CAD一些常用的文件的扩展名和作用，对大家深入了解CAD非常有帮助，因此这里给大家简单介绍一下。
AutoCAD创立的一种图纸保存格式，已经成为二维CAD的标准格式cad虚拟打印机，浩辰CAD等一些同类的CAD软件为了兼容AutoCAD，也直接使用DWG作为默认工作文件。
另一种图纸文件保存格式，主要用于与其他软件进行数据交互。普通的DXF文件可以用记事本打开，看到保存的各种图形数据。
样板文件，可在新建图形时加载一些格式设置，除CAD提供的样板文件外，可以自己创建符合自己需要的样板文件，可以直接替换CAD自带的样板文件，也可以重新命名。
用与网络交换的图形文件格式，可以用发布功能或DWF虚拟打印机输出，用CAD无法打开，但可以用AutoCAD提供的DWF浏览器查看。AutoCAD 中提供了DWF参考底图功能，可以将DWF作为底图插入到图纸中，并可以进行捕捉辅助定位其他图形。
打开图纸文件后记录打开的机器、用户、时间等信息，当其他人或应用程序打开时将提示相关信息，并通常只读打开，可以保证图纸不同时被两个人修改覆盖。图纸文件正常关闭后，DWL文件自动删除。
CAD低版本使用的菜单文件，高版本也可以加载。其中MNU使用较多，是菜单的源代码，可以直接用记事本编辑，各类专业软件和插件通常利用MNU文件来加载菜单。
CAD高版本使用的自定义界面文件，AutoCAD和AutoCAD高版本支持此类文件，在加载MNU文件后会自动生成CUI文件。可以直接用CUI命令编辑内容，CUI文件可以直接用记事本或其他工具进行编辑。CUIX是多个CUI文件打包压缩的文件，可以将扩展名修改成最新的格式，是多个CUI文件打包压缩的文件，可以将扩展名修改成RAR后解压成CUI和XML文件进行编辑。
AutoCAD采用的字体文件，也叫形文件。 SHX文件分三类，一类是符号形，保存了一些用于制作线型或独立调用的符号；一类是普通字体文件，支持字母、数字及一些单字节符号；一类是大字体文件，支持中文、日文、韩文等双字节文字。
AutoCAD采用的填充图案文件，纯文本文件，可以用记事本编辑。可以自己编写或将收集的PAT文件复制粘贴到CAD的填充目录或填充文件中。
AutoCAD采用的线型文件，可定义虚线、点划线等各种线型。纯文本文件，可以自己编写，收集的线型文件中线型可以直接浏览加载。
颜色相关打印样表，设置了每种索引色所对应打印输出的颜色、线宽及其他效果，是一种常用的控制打印输出的文件。AutoCAD附带了一些预设的打印样式表，有单色、灰度、彩色的，可以直接调用或简单做简单编辑。
命名打印样式表，设置一些打印输出设置的样式，可以设置不同图层使用不同的打印样式。在早期版本和一些单位使用比较多，个人很少使用。

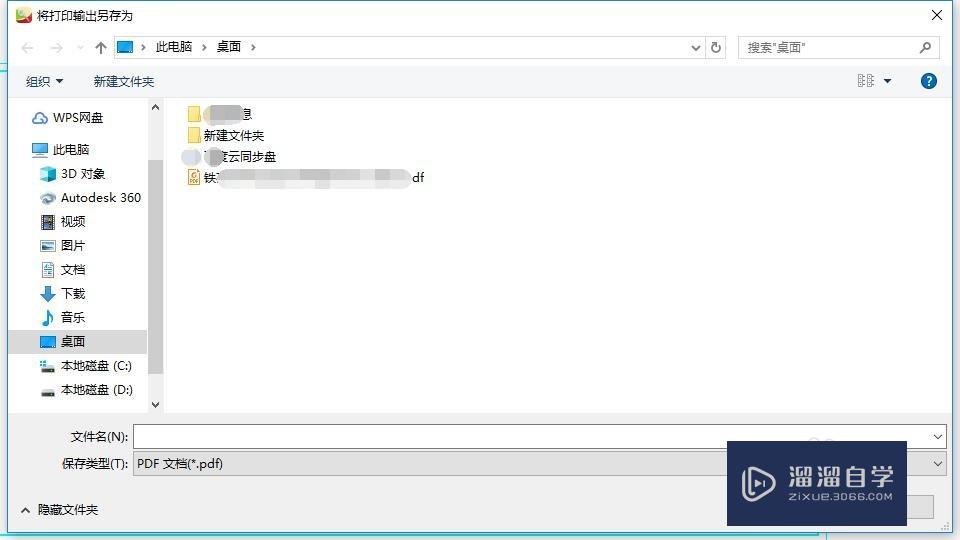

打印输出文件。如果使用打印机驱动时勾选“打印到文件”，将不直接输出到打印机，而是生成PLT文件，此PLT文件可以无需CAD就可以直接输出到打印机。一些设计单位统一出图或到打印社出图通常都输出为PLT文件，这样避免出现缺少字体、版本不兼容导致图纸显示和打印不正常。
打印机和绘图仪配置文件，是CAD中保存打印驱动及相关设置的文件
HDI（Heidi® 设备接口）驱动程序用于与硬拷贝设备进行通信。这些驱动程序可分为三类：文件格式驱动程序、HDI 非系统驱动程序和 HDI 系统打印机驱动程序。
图层标准文件，可保存一些图层定义及图层映射表，主要用于图层转换(laytrans)。AutoCAD8和AutoCAD 2015支持此文件，AutoCAD2012不支持此格式。AutoCAD 2012可以将图层映射表保存为DWG文件，效果相同。
图层状态文件，可以将设置好的图层的开关、冻结、锁定等状态保存下来，以后需要时在当前图或其他图中加载恢复保存的状态。
脚本文件，可批量执行保存命令，完成绘图工作。纯文本文件，可以手动编辑，也可以利用CAD的记录脚本功能记录操作过程。一些专业测绘软件利用脚本来绘制断面图或一些表格。
AutoCAD二次开发工具AutoLisp的程序文件，后续增加了一些对VBA控件的调用，并提供了编辑器，被称为Visual lisp（Vlisp）。原始的LISP程序通常为纯文本文件，可以用CAD提供的工具编辑cad虚拟打印机，也可以直接用记事本编写。LISP可以加密，加密后扩展名认为LSP，但无法用记事本打开，但仍可加载。FAS和VLX是经过编译和打包的文件。
AutoCAD针对VB提供的开发工具生成的文件，类似与WORD和EXCEL中的宏。
AutoCAD这对C++提供的开发工具，现在一些复杂的程序通常使用ARX开发的，ARX程序的运行效率比较高。ARX程序通常都是编译过的，因此无法直接在不同版本的CAD中加载，不同版本需要重新编译才能加载运行。
自动备份文件，通常在保存文件时，会将上次保存的文件修改成BAK格式，避免保存出错，可以直接将BAK改成DWG来恢复之前的版本。AutoCAD默认会生成这个文件，在“选项”（OP）对话框的“打开和保存”选项卡中可以设置是否生成此文件。
自动保存文件，在“选项”对话框中可以设置自动保存的时间间隔，AutoCAD会按此间隔自动对当前图纸进行保存，以防在编辑文件时出现异常。SV$通常会保存在当前用户的临时文件目录（%temp%）下，当然也可以在选项对话框进行设置。如果出现异常情况，可以用AutoCAD提供的图形修复管理器直接恢复图纸，或者直接将从临时文件目录找到的自动保存文件的扩展名改回DWG，然后打开。
配置文件，在CAD中设置好“选项”对话框的各类选项后，可以输出为*.arg文件，这样可以将配置分享给其他人。一些专业软件通常使用配置文件来加载自己的相关设置。
AutoCAD内部使用的文件格式还不止这些，还有图纸集、标记集等文件，此处不再一一介绍。一些重要的文件格式，例如字体、填充、线型、打印样式表文件再后面的章节中还会详细讲解。
以上技巧适用于AUTOCAD及浩辰CAD等类似软件。
